11.10.3. Részletrajz: Elhelyezés könyvtárba

Gyakori eset, hogy a tervezői irodák előre létrehozott modulokból (rajzi elemekből, részletrajzokból) dolgoznak.
Például előre elkészített fürdőszoba modulokat használnak a különböző lakásokban.

Az ARCHLine.XPâEszközök menü – Részletrajz – Létrehozás könyvtárba utasítás ezt az igényt elégíti ki.

Segítségével a terven, az aktív szinten levő teljes alaprajzból részletrajzot hoz létre a megadott könyvtárba.
A részletrajz megőrzi az építészeti elemeket és így a 3D modellt is (ha tartalmazza azokat). Természetese részletrajzként 2D rajz is elmenthető.

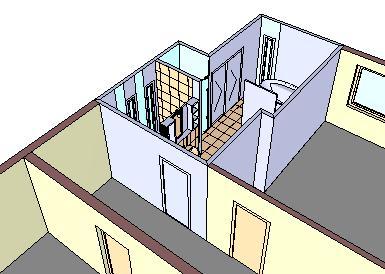

A későbbiekben a részletrajzot a könyvtárból egy egységként lehet az alaprajzra elhelyezni.

Az így elhelyezett részletrajz csoport, a csoportba belépve lehetőség van az elemek, így az építészeti elemek módosítására is.

• Legyen aktív az alaprajzi ablak, lépjen a kívánt szintre.
• Válassza ki az Eszközök menü – Részletrajz – Létrehozás könyvtárba utasítás

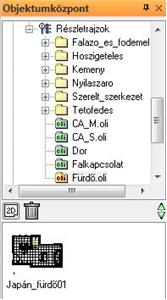

• A megjelenő Objektumkönyvtár kiválasztása ablakban adja meg a könyvtárat vagy válasszon ki egy meglévő felhasználóit a Részletrajz mappa alatt, például Fürdő.oli.

• Adja meg a részletrajz nevét.

Hogyan használja?

• Nyissa meg a kívánt projektet.

• Az Objektumközpontból a fogd és vidd módszerrel húzza be a részletrajzot a tervre.

• Szükség esetén lépjen be a csoportba és módosítsa az elemeket.

• Lépjen ki a csoportból.

2A Helyi menü – Szétbontás utasítást használva szétbonthatja a csoportot oly módon, hogy újból az építészeti elemek álljanak a rendelkezésére.
